گیربکس صنعتی یکی از مهمترین اجزای سیستمهای انتقال قدرت در ماشینآلات و تجهیزات صنعتی است. وظیفه اصلی گیربکس، انتقال توان، کاهش یا افزایش سرعت، تغییر گشتاور و گاهی تغییر جهت حرکت بین محرک و مصرفکننده است. در عمل، بسیاری از تجهیزات صنعتی بدون گیربکس مناسب نمیتوانند عملکرد دقیق، اقتصادی و پایدار داشته باشند.
برخلاف گیربکسهای سبک یا خودرویی، گیربکسهای صنعتی برای کارکرد مداوم، تحمل بارهای بالا، شرایط سخت محیطی و دقت عملیاتی بیشتر طراحی میشوند. انتخاب نوع مناسب گیربکس در هر صنعت اهمیت زیادی دارد، زیرا هر مدل از نظر ساختار، نحوه نصب، ظرفیت تحمل بار، راندمان، سطح صدا، نسبت تبدیل و نوع کاربرد تفاوتهای مهمی با سایر انواع دارد.
گیربکس صنعتی چیست؟
گیربکس صنعتی مجموعهای از چرخدندهها، شافتها، یاتاقانها و پوسته محافظ است که برای انتقال و تنظیم قدرت مکانیکی در ماشینآلات به کار میرود. این تجهیز معمولاً بین الکتروموتور و دستگاه مصرفکننده قرار میگیرد تا سرعت خروجی را به میزان مورد نیاز کاهش یا افزایش دهد و گشتاور مناسب را فراهم کند.
ویژگیهای مهم گیربکس صنعتی عبارتاند از:
قابلیت کاهش یا افزایش دور
امکان افزایش گشتاور خروجی
انتقال توان با راندمان مناسب
تحمل بارهای شعاعی و محوری
کارکرد پایدار در شرایط صنعتی
تنوع در نوع نصب، طراحی و کاربرد
امکان استفاده در خطوط تولید سبک و سنگین

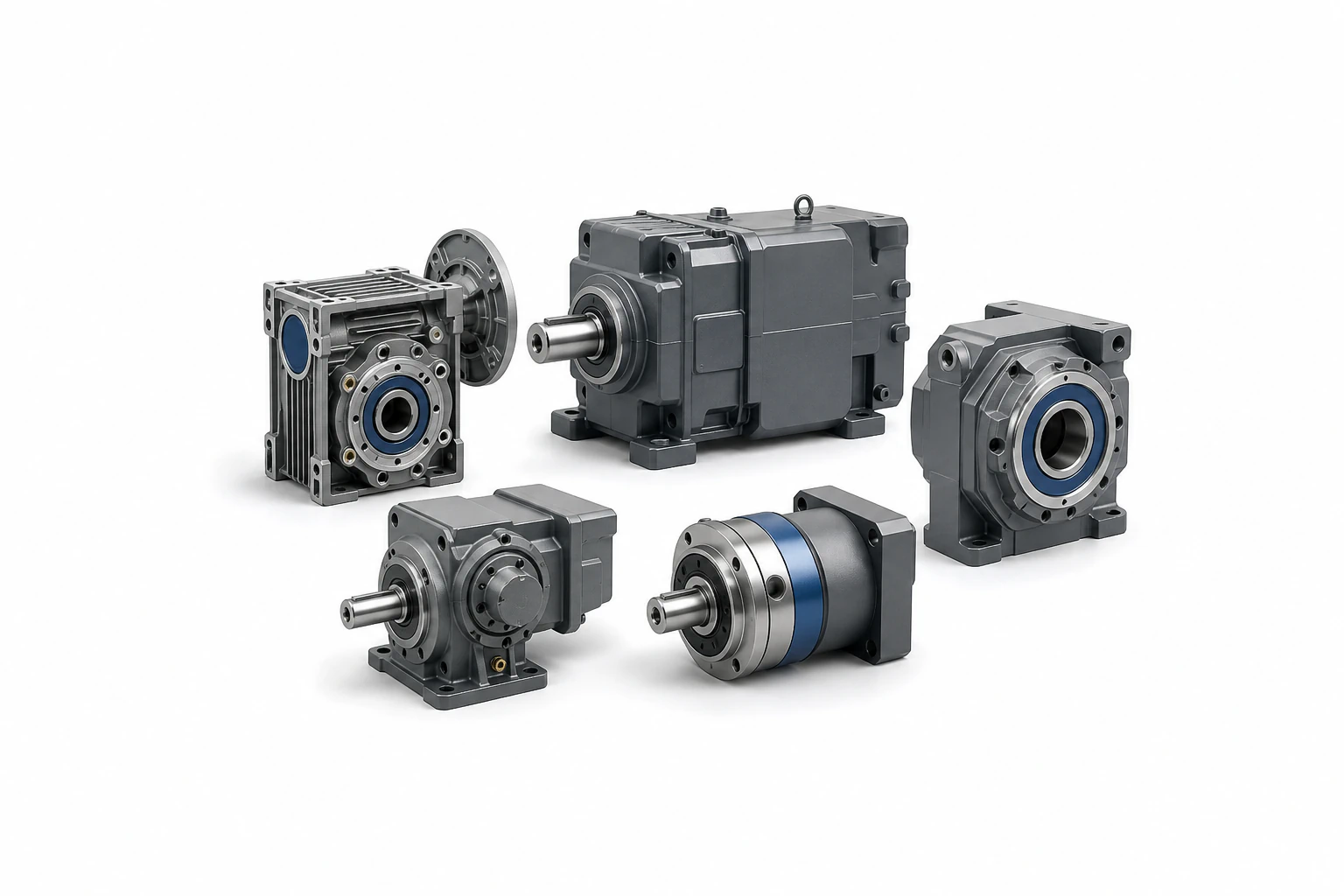

انواع گیربکس صنعتی
1) گیربکس حلزونی
گیربکس حلزونی یکی از شناختهشدهترین انواع گیربکس صنعتی است که از یک ماردون (حلزون) و یک چرخدنده حلزونی تشکیل میشود. این نوع گیربکس معمولاً برای کاهش دور و افزایش گشتاور در ابعاد نسبتاً فشرده استفاده میشود.
ویژگیها
طراحی ساده و جمعوجور
کاهش دور بالا در فضای کم
حرکت نرم و کمصدا
قیمت مناسبتر نسبت به برخی مدلها
مناسب برای بارهای متوسط
در برخی نسبتها دارای خاصیت خودقفلشوندگی
کاربردها در صنعت
نوار نقالههای سبک و متوسط
دستگاههای بستهبندی
بالابرهای سبک
میکسرها
تجهیزات کارگاهی
ماشینآلات صنایع غذایی
سیستمهای انتقال مواد با سرعت پایین
2) گیربکس هلیکال
گیربکس هلیکال از چرخدندههای مورب استفاده میکند. این طراحی باعث درگیری تدریجی دندهها شده و در نتیجه صدای کمتر، راندمان بالاتر و انتقال توان نرمتر نسبت به برخی مدلها ایجاد میکند.
ویژگیها
راندمان بالا
صدای کم
عملکرد نرم و یکنواخت
مناسب برای کارکرد مداوم
تحمل بار مناسب
قابلیت استفاده در توانهای مختلف
کاربردها در صنعت
خطوط تولید صنعتی
کانوایرها
کمپرسورها
دستگاههای خردایش
صنایع سیمان
صنایع فولاد
ماشینآلات فرآوری مواد
3) گیربکس شافت مستقیم
گیربکس شافت مستقیم معمولاً بر پایه چرخدندههای هلیکال ساخته میشود، اما ویژگی اصلی آن قرار گرفتن شافت ورودی و خروجی در یک راستا است. این مدل در صنایع مختلف بسیار پرکاربرد است و برای انتقال قدرت با راندمان بالا استفاده میشود.
ویژگیها
راندمان بالا
ساختار مقاوم
مناسب برای بارهای متوسط و سنگین
تعمیر و نگهداری نسبتاً آسان
مناسب برای کارکردهای طولانیمدت
کاربردها در صنعت
نوار نقالهها
ماشینآلات خطوط تولید
صنایع کاشی و سرامیک
تجهیزات انتقال مواد
میکسرهای صنعتی
ماشینآلات کارخانهای
4) گیربکس هالو شفت
گیربکس هالو شفت به گیربکسی گفته میشود که خروجی آن بهصورت شافت توخالی طراحی شده است. این ساختار باعث میشود نصب گیربکس روی محور دستگاه سادهتر شده و در بسیاری از کاربردها فضای نصب کمتری اشغال شود.
ویژگیها
نصب آسان روی شافت
کاهش نیاز به کوپلینگ در برخی کاربردها
اشغال فضای کمتر
مونتاژ سریعتر
مناسب برای تجهیزات مدولار
کاربردها در صنعت
کانوایرها
سیستمهای انتقال مواد
خطوط مونتاژ
دستگاههای بستهبندی
تجهیزات کارخانهای
صنایع غذایی و دارویی
ماشینآلاتی که محدودیت فضا دارند
5) گیربکس آویز
گیربکس آویز یکی از انواع گیربکسهای صنعتی است که معمولاً بهصورت موازی یا هلیکال شافتدار/هالو شفت ساخته میشود و برای کاربردهایی استفاده میشود که نیاز به گشتاور بالا همراه با نصب مناسب روی کانوایر یا تجهیزات حمل مواد وجود دارد.
ویژگیها
گشتاور خروجی بالا
مناسب برای بارهای سنگین
نصب مناسب در فضاهای صنعتی
راندمان خوب
عملکرد قابل اطمینان در کار مداوم
کاربردها در صنعت
نوار نقالههای سنگین
صنایع معدنی
صنایع سیمان
خطوط انتقال مواد فله
کارخانههای فولاد
تجهیزات جابهجایی مواد
6) گیربکس خورشیدی
گیربکس خورشیدی یا سیارهای یکی از پیشرفتهترین انواع گیربکس صنعتی است که از چرخدنده مرکزی، چرخدندههای سیارهای و رینگ داخلی تشکیل شده است. این طراحی باعث میشود توان بالا در حجم کم منتقل شود.
ویژگیها
ابعاد فشرده با گشتاور بالا
راندمان بسیار خوب
توزیع مناسب بار
دقت عملکرد بالا
مناسب برای کاربردهای سنگین و دقیق
طول عمر بالا در صورت انتخاب صحیح
کاربردها در صنعت
جرثقیلها
اکسترودرها
توربینها
صنایع فولاد و معدن
ماشینآلات سنگین
خطوط تولید با گشتاور بالا
تجهیزات حفاری
7) گیربکس کرانویل پینیون
گیربکس کرانویل پینیون برای انتقال قدرت بین دو محور که معمولاً زاویه 90 درجه دارند استفاده میشود. این گیربکس در کاربردهایی مفید است که تغییر جهت حرکت ضروری باشد.
ویژگیها
تغییر جهت انتقال قدرت
راندمان مناسب
مناسب برای بارهای متنوع
قابلیت استفاده در توانهای مختلف
عملکرد مناسب در فضاهای خاص
کاربردها در صنعت
میکسرها
خطوط انتقال
ماشینآلات معدنی
بالابرها
تجهیزات کشاورزی صنعتی
دستگاههایی با نیاز به تغییر زاویه انتقال قدرت
8) گیربکس مخروطی
گیربکس مخروطی نیز برای انتقال حرکت بین محورهای متقاطع استفاده میشود و معمولاً در مواردی کاربرد دارد که تغییر زاویه و انتقال قدرت همزمان لازم است.
ویژگیها
مناسب برای محورهای متقاطع
انتقال قدرت یکنواخت
قابلیت تحمل بار مناسب
مناسب برای کاربردهای خاص زاویهدار
کاربردها در صنعت
تجهیزات حمل مواد
ماشینآلات صنعتی زاویهدار
صنایع بستهبندی
سیستمهای انتقال قدرت با تغییر مسیر
9) گیربکس دور متغیر
این نوع گیربکس برای شرایطی طراحی میشود که نیاز به تنظیم سرعت خروجی وجود دارد. بسته به ساختار، میتواند مکانیکی یا ترکیبی باشد.
ویژگیها
امکان کنترل سرعت
مناسب برای فرآیندهای متغیر
انعطافپذیری در عملکرد
قابل استفاده در خطوط تولید حساس
کاربردها در صنعت
خطوط بستهبندی
ماشینآلات چاپ
تجهیزات فرآوری
صنایع نساجی
دستگاههای دارای سرعت متغیر
10) گیربکس صنعتی سنگین
این عنوان معمولاً به گیربکسهایی اطلاق میشود که برای بارهای سنگین، شوکهای مکانیکی و کارکرد پیوسته در صنایع بزرگ طراحی شدهاند. این گروه میتواند شامل مدلهای هلیکال، خورشیدی، آویز یا کرانویل پینیون سنگین باشد.
ویژگیها
ظرفیت گشتاور بسیار بالا
مقاومت زیاد در شرایط سخت
مناسب برای کار مداوم
طراحی تقویتشده
طول عمر بالا
کاربردها در صنعت
صنایع فولاد
کارخانههای سیمان
معادن
نیروگاهها
تجهیزات بندری
ماشینآلات سنگین انتقال مواد
کاربرد گیربکس صنعتی در صنایع مختلف
1) صنعت فولاد و متالورژی
در این صنعت، گیربکسها برای انتقال قدرت در شرایط سخت، دمای بالا و بارهای سنگین استفاده میشوند.
موارد مصرف
خطوط نورد
کورهها و تجهیزات جانبی
نوار نقالههای سنگین
جرثقیلهای صنعتی
تجهیزات انتقال شمش و مواد
2) صنعت سیمان و معدن
در صنایع معدنی و سیمان، گیربکس باید در برابر گردوغبار، بار ضربهای و کارکرد طولانی مقاومت بالایی داشته باشد.
موارد مصرف
سنگشکنها
فیدرها
نوار نقالهها
آسیابها
الواتورها
تجهیزات انتقال مواد معدنی
3) صنعت بستهبندی
در این صنعت، دقت، نرمی حرکت و کنترل سرعت اهمیت زیادی دارد.
موارد مصرف
نوار نقاله
دستگاههای پرکن
سیستمهای درببندی
ماشینآلات لیبلزن
خطوط مونتاژ و بستهبندی
4) صنایع غذایی و دارویی
در این صنایع، گیربکسها باید عملکردی نرم، بهداشتی و قابل اطمینان داشته باشند و در برخی کاربردها محدودیت فضا نیز اهمیت دارد.
موارد مصرف
میکسرها
خطوط انتقال مواد
دستگاههای پرکن
ماشینآلات فرآوری
تجهیزات شستوشو و بستهبندی
5) صنعت نساجی
در ماشینآلات نساجی، یکنواختی حرکت و کنترل دقیق سرعت نقش مهمی دارد.
موارد مصرف
ماشینهای بافندگی
تجهیزات رنگرزی
خطوط تکمیل
سیستمهای کشش و انتقال پارچه
6) صنایع حملونقل و انتقال مواد
بخش بزرگی از مصرف گیربکسهای صنعتی مربوط به سیستمهای انتقال مواد است.
موارد مصرف
کانوایرها
الواتورها
جرثقیلها
بالابرها
سیستمهای جابهجایی مواد فله
7) صنایع شیمیایی و پتروشیمی
در این صنایع، تجهیزات فرآیندی نیازمند انتقال قدرت دقیق و پایدار هستند.
موارد مصرف
همزنها
راکتورها
پمپهای خاص
سیستمهای انتقال مواد
تجهیزات پالایش و فرآوری
معیارهای انتخاب گیربکس صنعتی مناسب
برای انتخاب گیربکس مناسب باید به چند عامل اصلی توجه کرد:
1) نوع کاربرد
آیا گیربکس برای کاهش دور، افزایش گشتاور، تغییر جهت یا کنترل سرعت استفاده میشود؟
2) میزان گشتاور و توان
ظرفیت گیربکس باید با توان موتور و بار واقعی سیستم هماهنگ باشد.
3) نسبت تبدیل
نسبت تبدیل تعیین میکند سرعت خروجی چقدر کاهش یا افزایش پیدا کند.
4) نوع نصب
گیربکس ممکن است بهصورت:
پایهدار
فلنجدار
هالو شفت
شافتدار
آویز
طراحی شود.
5) شرایط کاری
باید مشخص شود گیربکس در چه محیطی کار میکند:
گردوغبار
رطوبت
دمای بالا
بار ضربهای
کارکرد مداوم
6) راندمان
در کاربردهای دائمی، راندمان بالا باعث کاهش مصرف انرژی و هزینه عملیاتی میشود.
7) فضای نصب
در برخی ماشینآلات، محدودیت فضا باعث میشود مدلهایی مانند هالو شفت، خورشیدی یا حلزونی گزینه مناسبتری باشند.
8) هزینه نگهداری
سهولت سرویس، دسترسی به قطعات و دوام تجهیز از عوامل مهم اقتصادی هستند.
مزایای استفاده از گیربکس صنعتی
انتقال مؤثر و کنترلشده توان
افزایش گشتاور در خروجی
امکان کاهش یا افزایش سرعت
تنوع بالا برای کاربردهای مختلف
قابلیت استفاده در صنایع سبک و سنگین
کمک به بهبود راندمان ماشینآلات
کاهش استهلاک تجهیزات در صورت انتخاب درست
امکان طراحی سیستمهای دقیق و پایدار
جمعبندی
گیربکس صنعتی یکی از اصلیترین اجزای ماشینآلات و خطوط تولید است که نقش مهمی در انتقال قدرت، تنظیم سرعت و تأمین گشتاور مورد نیاز دارد. انواع مختلفی از گیربکسها مانند حلزونی، هلیکال، شافت مستقیم، هالو شفت، آویز، خورشیدی، کرانویل پینیون و مخروطی هرکدام برای شرایط خاصی طراحی شدهاند و انتخاب صحیح آنها میتواند بر عملکرد، طول عمر تجهیزات، مصرف انرژی و هزینههای نگهداری تأثیر مستقیم داشته باشد.
