دستگاه سوزنزنی با سوزنهای خاردار یکی از تجهیزات کلیدی در تولید منسوجات بیبافت، نمد صنعتی، ژئوتکستایل و برخی محصولات فیلتری است. عملکرد صحیح این دستگاه تأثیر مستقیمی بر کیفیت محصول، یکنواختی سطح، استحکام بافت و کاهش ضایعات دارد. به همین دلیل، آشنایی با روشهای تعمیر، تنظیم و تعویض سوزنهای خاردار برای اپراتورها و تکنسینهای نگهداری اهمیت زیادی دارد.
در این مقاله، ساختار دستگاه سوزنزنی، وظیفه سوزنهای خاردار، علائم خرابی، روش تعویض، اصول تنظیم و نکات مهم تعمیر و نگهداری را بهصورت کاربردی بررسی میکنیم.
دستگاه سوزنزنی با سوزن خاردار چیست؟

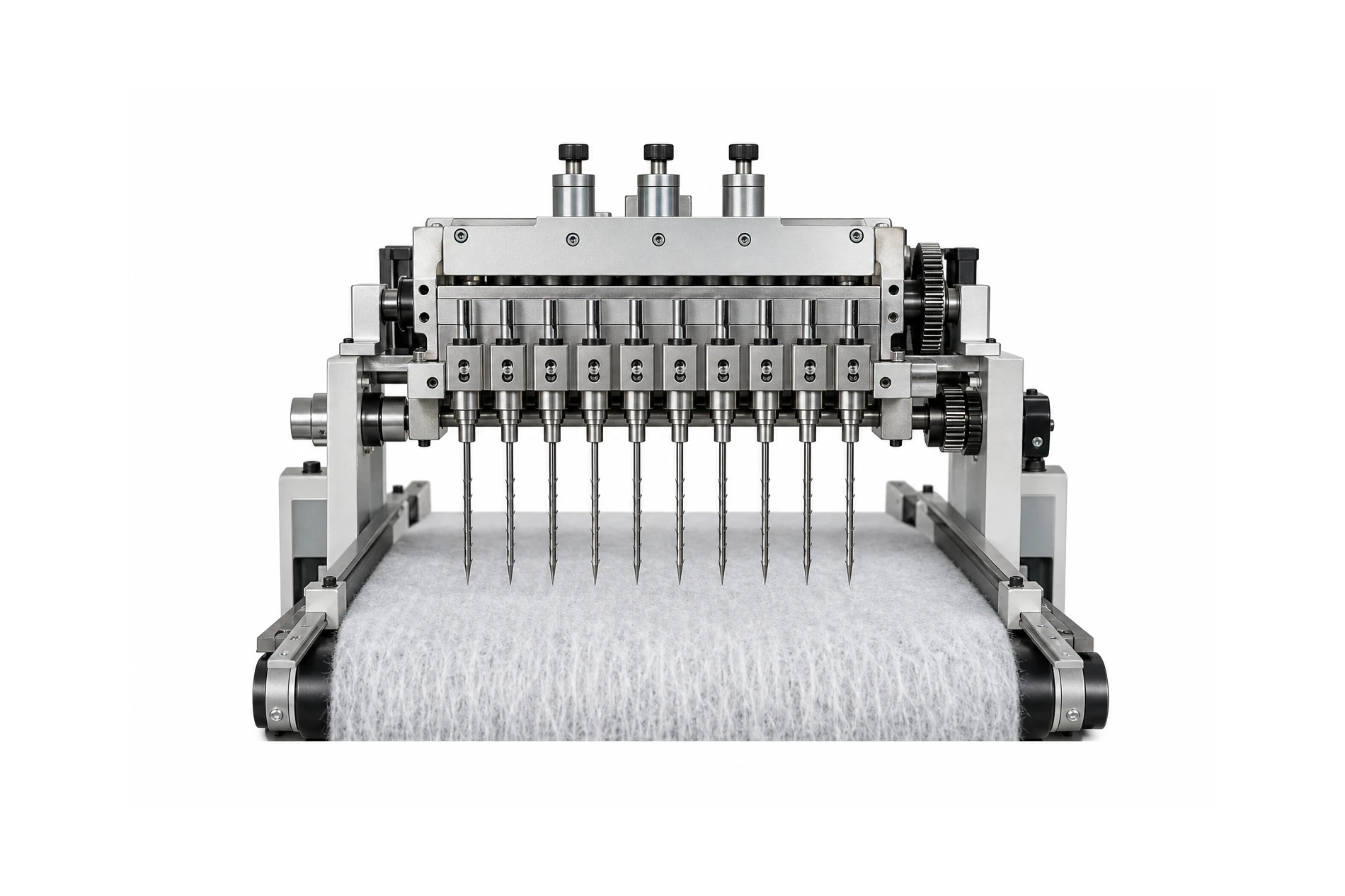

دستگاه سوزنزنی یا Needle Punch Machine برای درگیر کردن و قفل کردن الیاف در هم استفاده میشود. در این دستگاه، مجموعهای از سوزنهای خاردار با حرکت رفت و برگشتی وارد لایه الیاف میشوند و با کشیدن و جابهجا کردن الیاف، باعث فشرده شدن و استحکام ساختار نهایی میشوند.
این دستگاه در صنایع مختلف کاربرد دارد، از جمله:
تولید نمد صنعتی
تولید منسوجات بیبافت
ژئوتکستایل
فیلترهای صنعتی
لایههای عایق
برخی منسوجات خودرویی
سوزن خاردار چه نقشی دارد؟
سوزن خاردار مهمترین بخش عملیاتی این دستگاه است. روی بدنه سوزن، خارهای کوچکی وجود دارد که هنگام ورود به لایه الیاف، بخشی از الیاف را با خود جابهجا میکند و موجب درگیری آنها با یکدیگر میشود.
اگر سوزنها کند، شکسته یا کج شوند، کیفیت محصول کاهش پیدا میکند و مشکلاتی مانند موارد زیر به وجود میآید:
نایکنواخت شدن سطح محصول
کاهش استحکام
پارگی یا سوراخ شدن لایه
افزایش ضایعات
لرزش و صدای غیرعادی دستگاه
علائم خرابی یا نیاز به تعویض سوزنهای خاردار
یکی از مهمترین بخشهای نگهداری دستگاه، تشخیص بهموقع فرسودگی یا خرابی سوزنها است. مهمترین نشانهها عبارتاند از:
شکستگی سوزن
خم شدن یا کج شدن سوزن
کند شدن خارهای سوزن
ایجاد خط یا رد سوزن روی محصول
افت کیفیت در بافت و تراکم
افزایش لرزش یا صدای غیرعادی
گیر کردن الیاف در ناحیه سوزن
در بسیاری از موارد، سوزن از نظر ظاهری سالم به نظر میرسد، اما خارهای آن ساییده شدهاند و دیگر کارایی لازم را ندارند. به همین دلیل، بازدید دورهای اهمیت زیادی دارد.
روش تعویض سوزنهای خاردار
تعویض سوزن باید با دقت بالا و رعایت کامل اصول ایمنی انجام شود. هرگونه بیدقتی در این مرحله میتواند باعث شکست مجدد سوزن، آسیب به تخته سوزن یا افت کیفیت تولید شود.
1. قطع کامل برق و ایمنسازی دستگاه
قبل از هر اقدامی باید دستگاه کاملاً خاموش شود و برق اصلی آن قطع شود. در صورت وجود سیستم قفل ایمنی، از آن استفاده کنید تا دستگاه بهصورت ناگهانی روشن نشود.
2. دسترسی به تخته سوزن
بسته به مدل دستگاه، لازم است کاورها یا محافظها باز شوند تا به تخته سوزن یا مجموعه نگهدارنده سوزنها دسترسی پیدا کنید.
3. خارج کردن سوزن معیوب
سوزن شکسته، خمشده یا فرسوده باید با ابزار مناسب خارج شود. استفاده از ابزار نامناسب ممکن است باعث آسیب به جایگاه سوزن شود.
4. تمیز کردن محل نصب
قبل از نصب سوزن جدید، محل قرارگیری آن باید از الیاف، گردوغبار و آلودگی پاک شود. وجود ذرات در این بخش میتواند باعث کج قرار گرفتن سوزن شود.
5. نصب سوزن جدید
سوزن جدید باید دقیقاً مطابق مشخصات فنی دستگاه انتخاب شود. در هنگام نصب باید به این موارد توجه کرد:
طول سوزن
قطر سوزن
نوع خار
جهت قرارگیری خارها
عمق نصب
6. کنترل نهایی
پس از نصب، باید اطمینان حاصل شود که سوزن در موقعیت صحیح قرار گرفته و ارتفاع آن با سایر سوزنها هماهنگ است.
تنظیم دستگاه سوزنزنی
تنظیم صحیح دستگاه یکی از مهمترین عوامل در جلوگیری از شکست سوزن و حفظ کیفیت محصول است. حتی اگر از بهترین سوزنها استفاده شود، تنظیم نادرست دستگاه میتواند باعث خرابی سریع آنها شود.
مهمترین بخشهای قابل تنظیم
عمق نفوذ سوزن
عمق نفوذ تعیین میکند که سوزن تا چه اندازه وارد لایه الیاف شود. اگر این مقدار بیش از حد باشد، احتمال شکست سوزن و آسیب به بستر افزایش پیدا میکند. اگر هم کم باشد، درگیری الیاف بهدرستی انجام نمیشود.
سرعت حرکت یا تعداد ضربه
سرعت بیش از حد میتواند باعث گرم شدن قطعات، افزایش استهلاک و شکستن سوزن شود. تنظیم سرعت باید متناسب با نوع الیاف و ضخامت محصول انجام شود.
همراستایی تخته سوزن
اگر تخته سوزن تراز نباشد یا حرکت آن یکنواخت نباشد، فشار نامتعادل به سوزنها وارد میشود و شکستگی افزایش مییابد.
فاصله بستر و صفحه زیرکار
این فاصله باید طبق مشخصات دستگاه تنظیم شود. برخورد سوزن با بستر یکی از دلایل مهم شکست مکرر سوزن است.
کشش و تغذیه لایه الیاف
اگر الیاف با تنش نامناسب وارد دستگاه شوند، کیفیت سوزنزنی کاهش مییابد و فشار اضافی به سوزنها وارد میشود.
تعمیر دستگاه سوزنزنی
تعمیر این دستگاه فقط به تعویض سوزن محدود نمیشود. در بسیاری از مواقع، خرابی اصلی در بخشهای مکانیکی دیگر است و اگر آن بخشها اصلاح نشوند، مشکل دوباره تکرار میشود.
بخشهایی که باید بررسی شوند
تخته سوزن
شل شدن، تاب برداشتن یا لقی تخته سوزن میتواند باعث حرکت نامنظم سوزنها شود.
بستر یا صفحه زیرین
اگر سطح بستر دچار خوردگی، فرورفتگی یا ناهمواری شده باشد، سوزنها هنگام حرکت آسیب میبینند.
بلبرینگها و قطعات متحرک
بلبرینگهای فرسوده باعث لرزش، صدا و حرکت نامنظم سیستم رفت و برگشتی میشوند.
تسمهها و سیستم انتقال نیرو
شل بودن یا فرسودگی تسمه و زنجیر میتواند ریتم حرکت دستگاه را به هم بزند.
راهنماها و نگهدارندهها
هرگونه ساییدگی یا شکستگی در این بخشها بر مسیر حرکت سوزنها اثر میگذارد.
نکات مهم در نگهداری پیشگیرانه
برای افزایش عمر دستگاه و کاهش هزینههای تعمیر، رعایت نگهداری پیشگیرانه ضروری است. مهمترین اقدامات شامل موارد زیر است:
بازدید منظم سوزنها
تعویض بهموقع سوزنهای فرسوده
تمیزکاری روزانه ناحیه سوزن و تخته
روانکاری قطعات متحرک طبق دستورالعمل سازنده
کنترل لرزش و صدای غیرعادی
بررسی تراز و همراستایی مجموعه سوزن
ثبت سوابق خرابی و تعویض
نکات ایمنی هنگام تعمیر و تعویض سوزن
سوزنهای خاردار بسیار تیز هستند و دستگاه نیز دارای بخشهای متحرک خطرناک است. بنابراین رعایت ایمنی کاملاً ضروری است:
قطع کامل برق قبل از هرگونه کار
استفاده از دستکش مناسب
استفاده از عینک ایمنی
استفاده از ابزار مخصوص برای خارج کردن سوزن
خودداری از تنظیم دستگاه در حالت روشن مگر در شرایط کنترلشده توسط تکنسین مجرب
جمعبندی
دستگاه سوزنزنی با سوزنهای خاردار نقش مهمی در تولید انواع منسوجات بیبافت و نمد صنعتی دارد. عملکرد درست این دستگاه به سلامت سوزنها، تنظیم دقیق اجزا و نگهداری منظم وابسته است. تعویض اصولی سوزن، تنظیم صحیح عمق نفوذ و بررسی بخشهایی مانند تخته سوزن، بستر، بلبرینگ و سیستم انتقال نیرو، از مهمترین اقدامات برای حفظ کیفیت تولید و جلوگیری از توقف خط هستند.
اگر نگهداری پیشگیرانه بهصورت منظم انجام شود، میتوان عمر سوزنها و دستگاه را افزایش داد، ضایعات را کاهش داد و کیفیت محصول نهایی را در سطح مطلوب نگه داشت.
